颚式破碎機
颚式破碎機

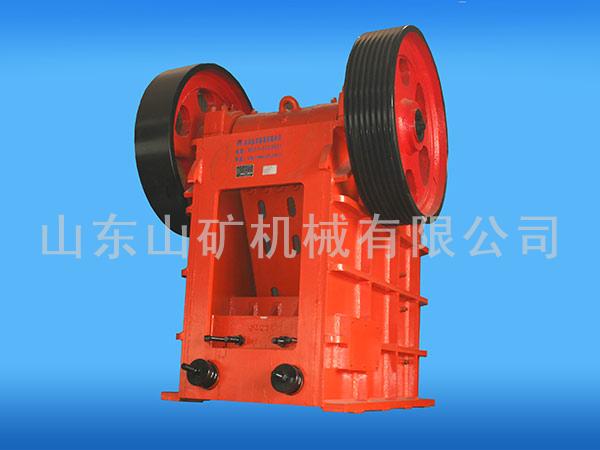

PE型颚式破碎機适用于細碎粒度不大于750mm的礦石和岩石,被細碎物料的抗壓強度不超過250Mpa。它具有結構簡單、性能可靠、操作方便、使用安全等優點。廣泛應用于建材、冶金、化工、礦山、築路等行業。
颚式破碎機主要由機架、動颚、偏心軸、飛輪、皮帶輪、固定颚闆、活動颚闆、肘闆、拉緊裝置等零部件組成,電動機通過三角皮帶驅動偏心軸,使動颚作往複運動。進入破碎腔中的物料由于動颚的擺動,受擠壓劈裂和彎曲而破碎,被破碎的物料在動颚離開固定颚的瞬間借自重由排料口排出機外。
機架爲單個整體鑄鋼件結構。在機架前壁裏面裝有用楔形螺栓緊固的固定颚闆,在側壁的前部内裝有襯闆。動颚爲一成型鑄鋼件。颚闆正面裝有活動颚闆,動颚懸挂在偏心軸的中部,借偏心軸與滾子軸承懸挂在機架上。偏心軸兩端用鍵固定飛輪和皮帶輪,飛輪和皮帶輪都裝有軸端擋圈,以防止産生軸向移動。
肘闆的一端支撐在動颚下部的滑塊上,另一端支撐在後支座的滑塊上,肘闆端部的墊片爲調整排料口用。肘闆除對動颚起支撐作用外,在外來不能破碎的異物進入破碎腔内,破碎機載荷劇增時,起保險作用,即通過自身迅速斷裂,切斷負載,來保護其它機件不受損傷。其材料和尺寸不能任意改變。
鎖緊裝置由拉杆和彈簧組成,拉杆一端帶有鈎環套在動颚下部的挂鈎上,用以拉緊動颚和防止肘闆脫落。

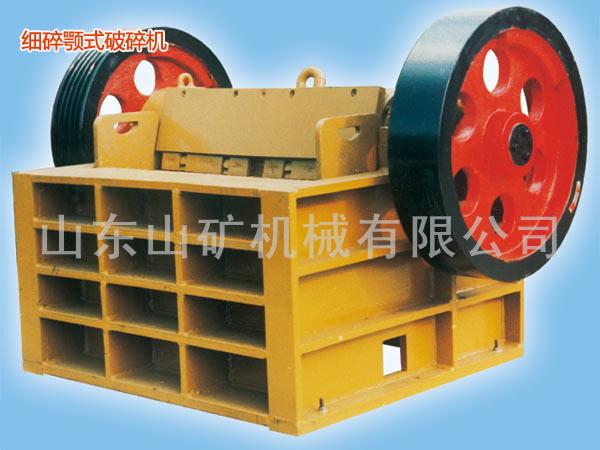

PEX型細碎颚式破碎機,用于中小型礦山、築路、建材和化工等行業中的二段、三段破碎,被破碎物料抗壓強度可達250-300Mpa。
鄂式破碎機性能特點及産品優勢:
1.破碎腔深而且無死區,提高了進料能力與産量;
2.其破碎比大,産品粒度均勻;
3.墊片式排料口調整裝置,可靠方便,調節範圍大,增加了設備的靈活性;
4. 噪音低,粉塵少。
5.結構簡單,工作可靠,運營費用低。
6.設備節能:單機節能15%~30%,系統節能一倍以上;
7.排料口調整範圍大,可滿足不同用戶的要求;
簡擺破碎機适用于粗碎塊度不大于750mm、極限強度不超過1500kg/c㎡ 的中等硬度的礦石及岩石等
PEX型細碎颚式破碎機适用于中小型礦山、築路、建材和化工等行業中的二段、三段破碎,被破碎物料抗壓強度可達250-300Mpa。
型号主要有:PE150×750、 PE250×750、 PE250×1000、 PE250×1200、 PE300×1300等。
該産品服務于全國市場,并出口到土耳其、蘇裏南、意大利、古巴、墨西哥、印度尼西亞等國家。

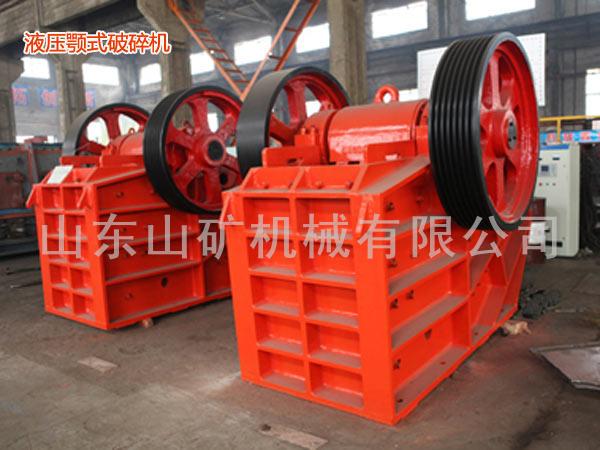

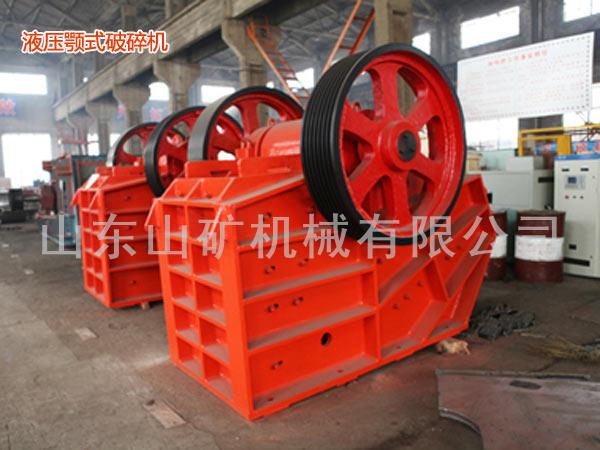

液壓颚式破碎機 PEY500×750液壓颚式破碎機适用于物料中摻有極硬極強異物的惡劣條件下的粗、中碎作業,特别适用于鋼渣的破碎處理,該液壓颚式破碎機是一種利用液壓支承裝置、具有過載保護功能的鄂式破碎機。給料粒度不大于425毫米,它具有結構簡單、性能可靠、操作方便、使用安全等優點。
主要型号有:PEY400X600、PEY400X750、PEY500X750、PEY 600X900等型号.
主要技術性能:
型号 |
PE150×500 |
PE250×400 |
PE250×400A |
PE250×400B |
PE400×600 |
PE400×600A |
|
進料口尺寸 |
150×250 |
250×400 |
250×400 |
250×400 |
400×600 |
400×600 |
|
最大進料粒度 (mm) |
130 |
210 |
210 |
210 |
350 |
350 |
|
排料口調整範圍mm |
10-40 |
20-80 |
20-80 |
20-60 |
40-100 |
40-100 |
|
主軸轉速(r.p.m.) |
300 |
300 |
300 |
300 |
250 |
285 |
|
生産能力t/h |
1-3 |
4-14 |
7.5 |
10 |
8-20 |
8-25 |
|
電 |
型号 |
Y132S-4 |
Y180L-6 |
Y160L-4 |
Y180L-6 |
Y250M-8 |
Y225M-6 |
功率 |
5.5 |
15 |
15 |
15 |
30 |
30 |
|
轉速(r.p.m.) |
1440 |
970 |
1460 |
970 |
730 |
960 |
|
重量(不包括電機) (kg) |
1100 |
2750 |
1960 |
2225 |
6482 |
5750 |
|
外型尺寸(長×寬×高) (mm) Dimensions |
875×745×935 |
1450×1315× |
1430×1310× |
1108×1087× |
1700×1732× |
1450×1720× |
型号 |
PE500×750 |
PE600×900 |
PE600×900 |
PE600×900A |
PE750×1060 |
PE900×1200 |
PJ900×1200 |
|
進料口尺寸 |
500×750 |
600×900 |
600×900 |
600×900 |
750×1060 |
900×1200 |
900×1200 |
|
最大進料粒度 (mm) |
425 |
500 |
500 |
500 |
630 |
750 |
750 |
|
排料口調整範圍mm |
50-100 |
65-160 |
65-160 |
65-160 |
80-140 |
95-165 |
110-180 |
|
主軸轉速(r.p.m.) |
280 |
250 |
250 |
250 |
250 |
225 |
180 |
|
生産能力t/h |
15-65 |
25-62.5 |
25-62.5 |
25-62.5 |
80-160 |
90-220 |
100-170 |
|
電 |
型号 |
YR280M-6 |
YR250S-4 |
Y315M-8 |
YR250S-4 |
YR315M-8 |
JR126-8 |
YR315L-8 |
功率 |
55 |
75 |
75 |
75 |
90 |
110 |
110 |
|
轉速(r.p.m.) |
985 |
1480 |
730 |
1480 |
735 |
730 |
730 |
|
重量(不包括電機) (kg) |
11000 |
14209 |
16900 |
16900 |
25700 |
46330 |
54470 |
|
外型尺寸(長×寬×高) (mm) Dimensions |
2035×1921× |
2576×3244× |
2575×3723× |
2575×3723× |
2360×1600× |
5000×4470×3280 |
4754×4768× |
